Popis a určení

Štípačka dříví WS 800 je určená pro podélné štípání zejména palivového dřeva s maximálním průměrem 800mm a délkou maximálně 1050mm. Zdrojem energie je tlakový hydraulický olej s maximálním pracovním tlakem 20 MPA (200 bar), s dodávaným minimálním množstvím 40 ^l/_min. K pohonnému zařízení se WS 800 hydraulicky připojuje prostřednictvím rychlospojek do okruhu určeného pro přídavné zařízení. Nosičem WS 800 může být:

• smykem řízený nakladač (např.: UNC 060)
• kolový nakladač
• universální kolový traktor
• hydraulický nakládací jeřáb
• jiný stroj s vnějším hydraulickým okruhem s možností upnout přídavné zařízení

Základní parametry

Výkonové parametry

1. Základní technické parametry ověřovací konfigurace strojů

1.1. UNC 060 - smykem řízený nakladač

Jmenovitý výkon: 33,1 kW pri 220 ot.min-1

Spotřebapaliva: 236 g.kW.h-1

Maximální rychlost: 12 km.h-1

Pracovní zařazení: svařovaný výložník se zdvihovou silou 19,2 kN (nominální nosnost 750kg), na kterém je pomocí rychloupínače upevněný pracovní nástroj - štípačka.

1.2. Ověřovací prototyp prototyp štípačky WS-800

Maximální délka štípaného dřeva:  109 cm

Maximální průměr dřeva, které se dá rozštípnout přes střed:  80 cm

Rychlost štípání:  3,3 cm.s^-1 při 750 ot.min^-1

Pohon:  vnější hydraulický okruh UNC 060

Štípací klín:  křížový

2. Pracovní podmínky a pracovní úkony

2.1. Obsluha: Zaučený pracovník, věk 26 let, praxe se štípačkou 16 h.

2.2. Štípané dřevo: Středový průměr špalků se pohyboval v zozpětí 33 - 84 cm

stav: proschnuté na vzduchu

délka (cm): 100 - 109

Dřeviny	sm, jd	bk	db	průměr
Průměrný středový průměr (cm)	52	46,4	43,1	47,2
Průměrná objemovost (m3)	0,212	0,169	0,146	0,176

2.3. Sledované pracovní úkony:

A1 - přejezd k hranici špalků

A2 - dokončení vysunutí válců

A3 - shození špalku na zem z hranice a uchopení

A4 - přejezd k hranici s naštípůaným dřívím

A5 - vlastní štípání

A6 - úprava rovnání

B - jiné

3. Výsledky časových pozorovaní

3.1. Spotřeba času na montáž a demontáž štípačky

Montáž (nastavení polohy UNC, upnutí pomocí rychloupínače a zapojení vysokotlakých hadic pomocí rychlospojek) - 1,5 min

Demontáž (rozepojení rychlospojek, odklopení pojistek rychloupínače, položení štípačky, couvání UNC 2 m) - 1,00 min

3.2. Spotřeba času na štípání špalku s ukládáním štěpů do hranic při průměrné vzdálenosti přejezdů UNC 060 - 10, 15 a 20 m

Vzdálenost přejezdu (m)	10	15	20
A1 - přejezd naprázdno (min)	0,19	0,22	0,25
A4 - přejezd se špalkem (min)	0,22	0,28	0,34
A1+A4 spolu (min)	0,41	0,50	0,59

Průměrná rychlost (km/hod)

3,0

3,6

4,1

A2 - dokončení vysouvání (min)	0,14
A3 - příprava špalku (min)	0,63
A1+A4 spolu (min)	0,77

A5 - Vlastné štípání (min)

sm, jd	0,59	1,18
bk	0,43	0,86
db	0,48	0,96
průměr	0,50	1,00

A6 - úprava hranice (min)

sm, jd	1,03	1,43
bk	0,43	0,86
db	0,57	0,79
průměr	0,72	1,00

Čistý pracovní čas na 1 pracovní cyklus T_c (min)

Vzdálenost přejezdu (m)	10	15	20
sm, jd	2,79	2,88	2,98
bk	2,19	2,28	2,37
db	2,23	2,32	2,41
průměr	2,4	2,5	2,6

Čistý pracovní čas na 1 m³ dřeva T_v (^min/_m³) při průměrné vzdálenosti přejezdů UNC 060 - 15m

Dřevina	sm, jd	bk	db	průměr
Průměrný středový průměr (cm)	52	46,4	43,1	47,2
Průměrná objemnost guliača (m3)	0,212	0,169	0,146	0,176
Spotřeba času Tv (min/m3)	13,6	13,5	15,9	14,3

Hodinová výkonnost V_h a směnová výkonnost V_d při štípání buku s ukládáním a průměrné vzdálenosti přejezdů - 15 m

Průměrný středový průměr (cm)	40	50	60
Průměrná objemnost (m3)	0,13	0,20	0,28
Průměrný čistý čas na cyklus Tc (min)	0,278	0,278	0,278
Hodinová výkonnost Vh (m3/h)	3,3	5,4	7,5
Směnová výkonnost Vd (m3/den)	13,6	13,5	15,9

Poznámka: Uvedená směnová výkonnost se vztahuje k 5 hodinám čistého pracovního času.

Technické parametry:

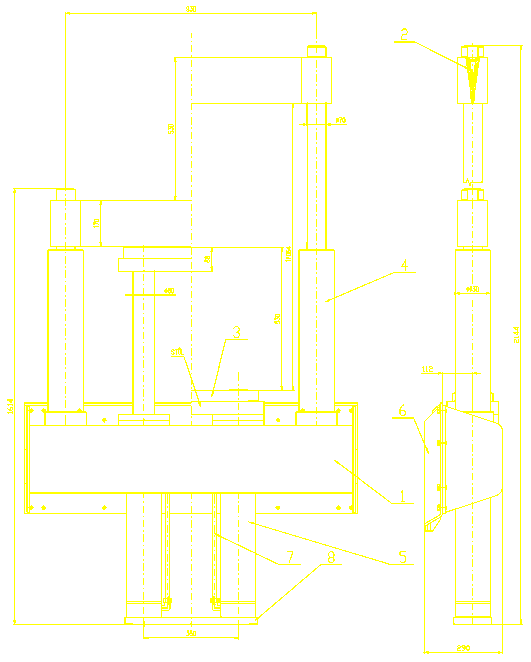

Štípačka dřeva WS 800 se skládá z těchto základních částí (viz. obr.):

1 - Most

je příčný nosník svařený z plechu tloušťky 8 mm s profilem tvaru U. Tvoří základní nosnou a spojovací část štípačky.

2 - Nůž

je pracovní nástroj, který je svým tvarem přizpůsobený pro optimální štípání dřeva. Montuje se na koncové kužele (1:10) pístnic vnějších hydraulických válců.

3 - Stůl

je příčník spojující pístnice vnitřních válců. Slouží ke tlačení štípaného kusu dřeva na nůž.

4 - Držák

plní jednak funkci víka uzavírajícího vnitřní prostor mostu a zároveň funkci spojovacího článku s rychloupínačem nebo tříbodovým závěsem nosiče zařízení. Provedení držáku závisí na použití nosiče.

5 - Rozvod hydrauliky

zabezpečuje činnost štípačky dříví v pomalém nebo zrychleném režimu. Volba režimů je zabezpečená elektricky ovládaným rozvaděčem. Činnost štípačky dřeva je ovládaná z kabiny nosiče (traktoru, apod.) ovládacími prvky určenými pro ovládání přídavného zařízení.
